多儀閥門 – 球閥 – 電動球閥系列

電動高壓球閥

閥門型號：Q941N，Q941Y，Q947Y，Q911N
通徑規格：法蘭DN15～DN300，螺紋1/2
結構形式：O型直通
閥體材質：A105、不銹鋼304、316、316L等
公稱壓力：PN100、PN160、PN250等
適用溫度：-20℃～450℃
應用范圍：液壓油、高壓氣體、蒸汽、環保處理、污水等
產品特點：穩定性好，抗擠壓和耐沖蝕性能，耐液壓及耐高溫

電動高壓球閥簡介：

電動高壓球閥是由鍛造球閥與電動執行裝置連接組成，分為電動內螺紋高壓球閥和電動法蘭高壓球閥，閥門鍛件可耐高壓、液壓及耐高溫，在最大工作壓力能保持良好的密封性能及抗壓均勻性，特別適用于高溫高壓的特殊工況場合當中。在沒有特定要求的情況下，閥體的材質都要求在不銹鋼304或以上?？筛鶕褂靡笈渲秒妱訄?zhí)行機構，對介質進行開關兩位控制或調節。

為了提高電動高壓球閥抗沖蝕磨損的能力，通常選擇抗蝕材料：

1、硬度高的材料。

2、有耐酸蝕保護膜的材料。

3、屈服點高、穩定性好的材料。

4、疲勞強度高的材料。

對于電動高壓球閥使用的材料，
通常采用熱處理和表面硬化處理方法提高其抗擠壓和耐沖蝕性能。

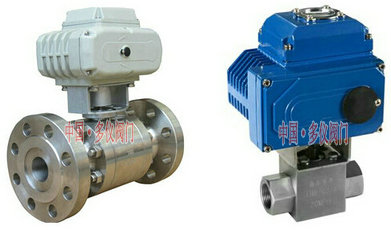

電動法蘭高壓球閥電動內螺紋高壓球閥

電動高壓球閥技術參數：

公稱通徑	DN15～DN300(mm)
公稱壓力	PN10.0、16.0、20.0、25.0MPa等
連接方式	法蘭、螺紋、焊接
閥體形式	鍛造閥體
電源電壓	AC220V、AC380V、DC24（其他定制等）
動作范圍	0～90度
閥芯結構	O型
適用介質	水、蒸汽、環保處理、腐蝕性介質等
閥體材質	A105、不銹鋼304、316、316L等
控制方式	開關型、智能調節型（4-20mA）、整體型

電動高壓球閥性能特點：

1、適用于兩位切斷、調節的場合。

3、密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。

3、可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。

4、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器。

6、流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

電動高壓球閥結構圖：

電動法蘭高壓球閥結構圖電動內螺紋高壓球閥結構圖

電動高壓球閥性能規范：

公稱壓力	10.0 16.0 20.0 25.0（Mpa）
動作時間	15-60秒（可定制）
流量特性	近似快開特性
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
控制方式	開關型，調節型
電源電壓	AC220V、AC380V、DC24V等
防護級別	IP65、IP67，防爆等級：BT4/CT4
