多儀閥門 – 蝶閥 – 氣動蝶閥系列

防爆氣動蝶閥

閥門型號：FBD671X，F(xiàn)BD641X，F(xiàn)BD673H，F(xiàn)BD643H
通徑規格：DN50～DN1200
結構形式：中線型，雙偏心、三偏心
閥體材質：鑄鐵、碳鋼WCB、不銹鋼304、316、316L等
公稱壓力：PN6、PN10、PN16、PN25、PN40
適用溫度：-40℃-+550℃
應用范圍：氣體、液體、粉塵、油品等介質
產品特點：?jiǎn)㈤]快，可遠程控制，適用于易燃易爆的場所

防爆氣動蝶閥簡介：

防爆氣動蝶閥主要由氣動執行機構和蝶閥組成，另加附件防爆電磁換向閥、防爆限位開關、防爆定位器、手操機構等，按連接形式不同可分為法蘭式與對夾式，根據使用條件選用不同的密封材質，分為硬密封（高溫高壓）和軟密封（常溫常壓）。氣動防爆蝶閥主要用來做截?cái)嘟橘|(zhì)使用，亦可根據工況需要裝配上閥門定位器，輸入4-20mA模擬量及0.4-0.7Mpa氣源壓力對介質流量、壓力等進行調節控制。

氣動法蘭防爆蝶閥氣動對夾式防爆蝶閥

防爆氣動蝶閥應用范圍：

氣動防爆蝶閥適用于易燃易爆的氣體、液體、粉塵等介質，且防爆等級為EXdII BT4或CT4隔爆型。可廣泛用于給排水、污水、水處理環保、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業。

防爆氣動蝶閥技術參數：

公稱通徑	DN50～DN1200(MM)
公稱壓力	PN0.6、1.0、1.6、2.5、4.0MPa
連接方式	對夾式、法蘭
驅動形式	氣源驅動，壓縮空氣4～7bar）
密封材質	軟密封、金屬密封
動作范圍	0～90°
使用溫度	-40℃-+550℃
閥體材質	鑄鐵、碳鋼WCB、不銹鋼304、316、316L等
作用方式	單作用（常開,常閉）、雙作用（氣開,氣關）
控制形式	開關型、調節型（定位器4-20mA模擬量控制）

防爆型氣動蝶閥附件可選：

回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）；

電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）；

三聯件：可對氣源起穩壓、過濾作用；

手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥；

電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）。

防爆氣動蝶閥外型結構：

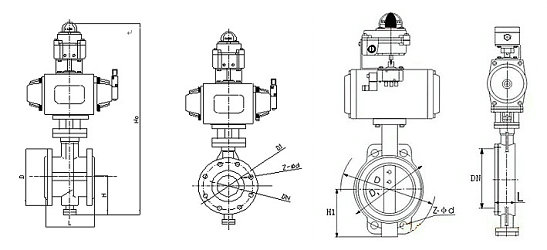

防爆氣動法蘭蝶閥結構圖防爆氣動對夾式蝶閥結構圖

防爆氣動蝶閥性能規范：

供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	防爆定位器、防爆電磁閥、空氣過濾減壓器、保位閥、防爆行程開關、防爆閥位傳送器、手輪機構等
