截止閥原理圖解 截止閥工作原理
截止閥原理簡介：
簡單來說截止閥的原理就是利用閥桿扭力給密封面一個向下壓力，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質的流入或者用來調節介質的流速。截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動方式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。

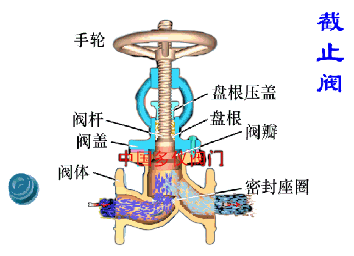

截止閥工作原理圖
截止閥的工作原理：
我們假設有一個帶蓋子的管道，水從管底流入，往管口方向流出，出水管口的蓋子就相當于截止閥的關閉件，要是用手向上提起管蓋，水就往外流出，用手將管蓋蓋住，水就停止流動，這就相當于截止閥的工作原理。
截止閥原理圖（關閉狀態）
截止閥靠旋轉手輪，使閥桿上升和下降，帶動閥瓣作平行于介質流向的直線位移，達到啟閉的目的。手輪按順時針方向旋轉，工作介質由閥瓣下方通道進入，此時，該施加的密封力必須等于或大于密封面上所產生的必須比壓和介質向上的作用力之和。
截止閥原理圖（開啟狀態）
截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
注：1.截止閥只許介質單向流動，安裝時有方向性。
2.截止閥的作用不是0，就是1，不是通就是不通。也就說截止閥只適用于全開和全關，不建議作調節和節流。
