球閥原理（圖） 球閥工作原理
球閥的啟閉件是帶有圓形通道的球體，繞垂直于通道的軸線旋轉，球體隨閥桿轉動從而達到啟閉通道的目的。球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密?？筛鶕?jù)工況需要，裝配不同的驅動裝置形成多種不同控制方法的球閥，如電動球閥，氣動球閥，液動球閥等等.
球閥工作原理：
當球閥旋轉90度時，在進、出口處應全部呈現球面，從而關閉閥門，截斷介質的流動。
當球閥回轉90度時，在進、出口處應全部呈現球口，從而開啟流動，并且基本沒有流阻力。 |

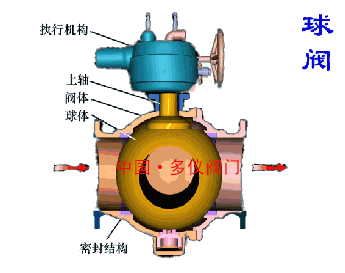

球閥工作原理圖 |
球閥結構原理：
1．球閥不受安裝方向的限制，介質的流向可任意。流體阻力小，全通徑的球閥基本沒有流阻。
2．球閥結構簡單，相對體積小，重量輕，便于維修。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．球閥適用于經常操作，啟閉迅速、輕便。 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．球閥密封性能好。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
9、球閥流體阻力小，無振動，噪聲小。
